貴州某污水處理廠工程

廢水類型：市政污水處理

廢水危害：水質相對穩定，但渾濁、深且具有惡臭，呈微堿性，氮磷含量高，一般不含有毒物質，同時生活污水很適合各種微生物的繁殖，因此常含有大量的細菌(包括病原菌)病毒和寄生蟲卵。

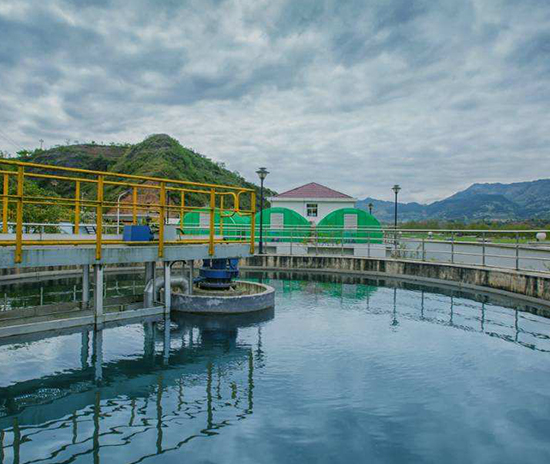

項目案例：貴州某污水處理廠工程

設計水量：20萬T/D

工藝流程說明：貴州某污水處理廠工程處理規模為20萬噸/天，我司負責該污水處理廠工程自控系統、儀表設備、視頻監控系統及電話系統采購及安裝項目，即全面負責污水處理廠自動控制系統、檢測儀表、電視監控系統、進出水在線監測系統等的二次設計、設備成套、應用軟件的開發及系統安裝、調試、應用培訓和維護培訓。本次按照20 萬噸/天規模設計，同時為后期擴建預留擴展接口。

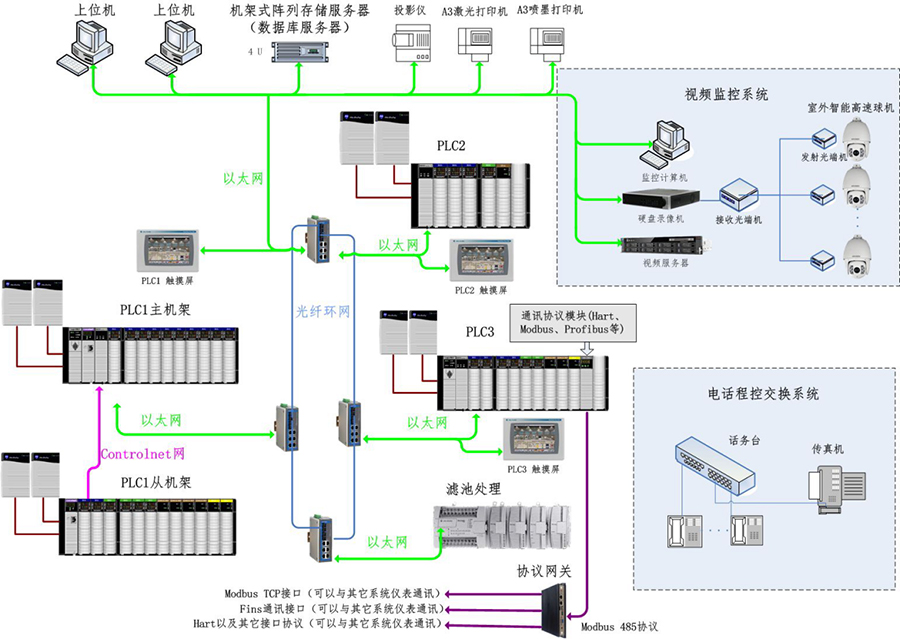

系統網絡結構圖

該污水處理廠自控系統是根據工藝及運行需要，配置必要的檢測儀表，按集中管理，分散控制的原則建立中心控制系統。包括中央控制室的上位計算機管理控制系統、廠區三個現場控制站以及1-3#濃縮機成套系統、1-3#板框壓濾機成套系統、料倉成套系統、除臭成套控制系統、1#PAC 加藥成套控制系統、2#PAC 加藥成套控制系統、1#PAM 加藥成套控制系統、2#PAM 加藥成套控制系統、鼓風機成套控制系統和10 套V 型濾池控制系統。

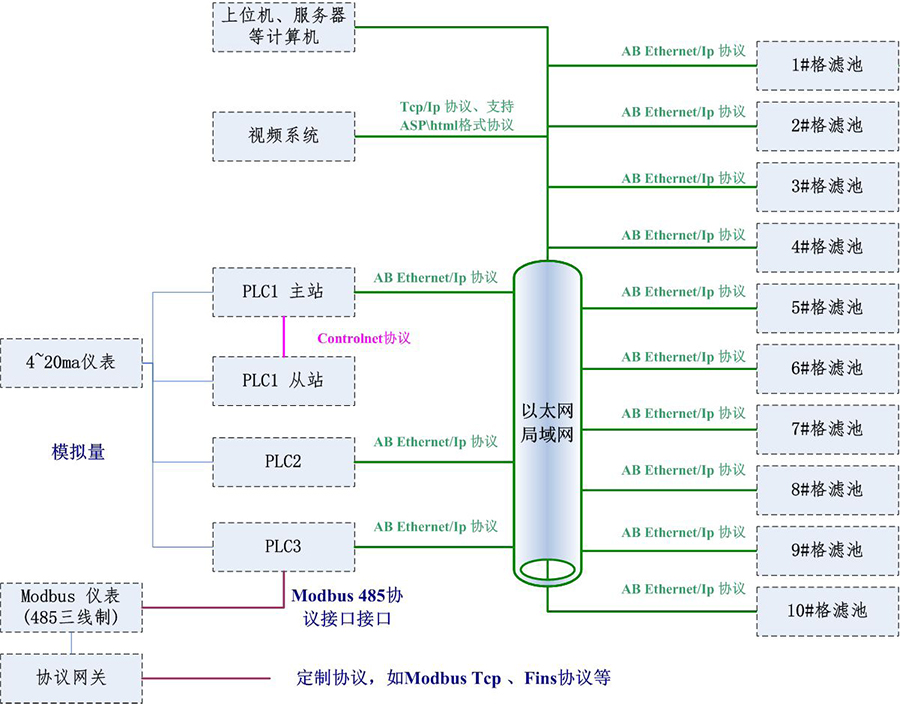

通訊系統框圖

中央控制室和廠區三個現場控制站以及10 個V 型濾池控制站的控制柜通過光纖環網組成一個有線數據通信網絡系統?，F(xiàn)場控制站在現場進行工藝檢測參數、設備運行工況信號的采集、檢測和控制，并向中央控制室進行實時傳送。中央控制室可調用各現場站的全部運行信息。檢修系統的任一部分，不會影響其他部分的正常運行。
